الأنبوب الملحوم ذو الأبعاد الفعلية مقابل الأنبوب الملحوم وفق المقاس الاسمي: دليل طلب عرض السعر

اختبار التجويف

تخيل عضوًا دائريًا من الفولاذ المقاوم للصدأ ينزلق داخل مقبس مشغّل آليًا. يحدد رسم التجميع أبعاد المقبس بقطر خارجي فعلي. وأثناء الشراء، يصبح العضو «أنبوبًا وفق المقاس الاسمي مقاسه بوصة واحدة». تبدو التسميتان متقاربتين في رسالة بريد، لكنهما قد تصفان عند التجميع قطرين خارجيين مختلفين.

يبدأ التصحيح عند واجهة التركيب. إذا كان القطر الخارجي الفعلي يحكم الملاءمة، فأبقِ ذلك البعد وتفاوته ظاهرين. ثم حدد معيار الأنبوب ذي الأبعاد الفعلية المختار للتطبيق. أما إذا كان التصميم مبنيًا على نظام أنابيب NPS وفق المقاس الاسمي وتركيبات مطابقة، فأبقِ NPS وسماكة الجدار. لا تغيّر تسمية المنتج لمجرد جعل طلب العرض مألوف الشكل.

أضف الآن مسار اللحام. ففي الأنبوب الميكانيكي ذي الأبعاد الفعلية، قد يهتم المصمم باتجاه خط اللحام لأن شقًا يعبر وجهًا أو لأن قطعة إدخال تمر داخله. أما في الأنبوب وفق المقاس الاسمي، فيندرج المسار ومتطلبات اللحام ضمن معيار الأنبوب المختار وكود المشروع. الكلمة نفسها، لكن المراجعة مختلفة.

قد تكشف ملاحظات السطح أيضاً عن المنتج المقصود، لكنها لا تحسمه. تشير عبارة «السطح الخارجي مصقول بالفرشاة وظاهر بعد التجميع» إلى تطبيق ميكانيكي؛ لكنها لا تختار A554 بمفردها ولا تستبعد مواصفة أخرى. ويظل هذا الاختيار مسؤولية الهندسة.

قبل إصدار طلب عرض السعر، اطرح سؤالاً عملياً: هل يستطيع مفتش الاستلام التحقق من الصنف انطلاقاً من البند والرسم، من دون سماع المكالمة الهاتفية الأصلية؟ إذا توقفت الإجابة على تخمين ما تعنيه «بوصة واحدة»، فالوصف غير جاهز.

ابدأ بالمهمة التي يجب أن يؤديها المنتج

لا يحسم المظهر ما إذا كان المنتج أنبوبًا ذا أبعاد فعلية أم أنبوبًا وفق المقاس الاسمي. دع أساس التصميم يقرر. فنظام NPS وجدول السماكات يشير إلى مسار، بينما يشير عضو ميكانيكي تحكمه أبعاد القطر الخارجي وسماكة الجدار والتشطيب الظاهر إلى مسار آخر. ويوفر كود الضغط أو الإطار أو الدرابزين أو التصنيع اللاحق سياقًا إضافيًا.

يوجه الاستخدام المواصفة والمراجعة. ففي خط العمليات، قد تغلب الكودات والأطراف والقبول المرتبط بالضغط. وفي عضو ظاهر، قد تغلب أهمية القطر الخارجي والسطح واللحام والعمل اللاحق. ولا يدمج اشتراكهما في درجة واحدة بين المنتجين.

أضف ملاحظة من سطر واحد عن الاستخدام فوق جدول طلب العرض. ليس لها بمفردها قيمة للقبول، لكنها قد تنبه مقدم العرض إلى عدم توافق الاسم مع المهمة.

استخدم معيار المنتج لحسم التسمية

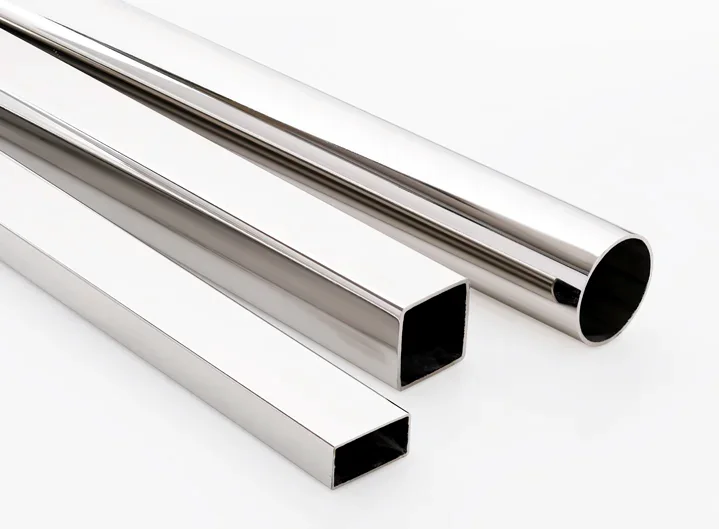

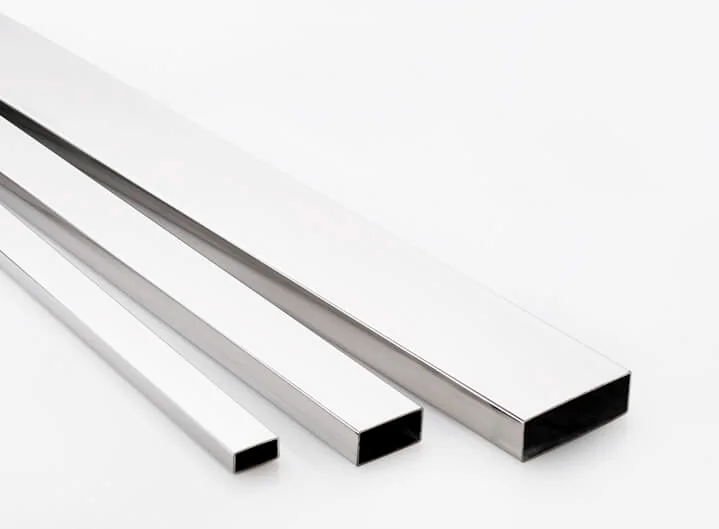

ترسم صفحات النطاق الخاصة بـ ASTM حدودًا مفيدة. يتناول A554 الأنابيب الميكانيكية الملحومة ذات الأبعاد الفعلية من الفولاذ المقاوم للصدأ، بما في ذلك الأشكال الدائرية والمربعة والمستطيلة والخاصة، حيث تُطلب المظهرية أو الخواص الميكانيكية أو مقاومة التآكل. أما A312/A312M فيتناول المسارات غير الملحومة والملحومة المسماة لأنابيب الفولاذ المقاوم للصدأ الأوستنيتي وفق المقاس الاسمي، والمستخدمة في الخدمات عالية الحرارة والخدمات ذات التآكل العام.

هاتان فئتان مختلفتان من المنتجات، وليستا عنوانين للشيء نفسه. وقدرة المورد على تقديم كليهما لا تسمح بالاستبدال.

اذكر التعيين والإصدار المعتمدين في الطلب. لم يُتخذ قرار بعد؟ صف الاستفسار بأنه أولي، واطلب مقترحات موسومة، ثم أعدها إلى الهندسة قبل إصدار أمر الشراء.

اقرأ اصطلاح الأبعاد قبل الرقم

يذكر مشترو الأنبوب ذي الأبعاد الفعلية غالبًا القطر الخارجي الفعلي مع سماكة الجدار الاسمية. ويقرن مشترو الأنبوب وفق المقاس الاسمي عادةً NPS بجدول السماكات وفق مستند مثل ASME B36.19. وإذا أُزيل الاصطلاح، أصبح الرقم المألوف خطرًا.

يهم التجويف ضيق الخلوص القطر الخارجي الفعلي، بصرف النظر عما يسمي به البائع العضو. وتهم منظومة الأنابيب نظام NPS وسماكة الجدار المشتركين مع تركيباتها. وقد يؤدي تحويل أي وصف بلا تدقيق إلى عدم ملاءمة مكوّن لاحق.

سجِّل اصطلاح الأبعاد في حقل مستقل. وأضف الوحدات والتفاوتات والمستند الحاكم. ويمكن إدراج التحويلات للمرجع، لكن يجب أن يحكم نظام وحدات واحد القبول.

افصل مسار اللحام عن شكل المنتج

قد يكون كلا المنتجين ملحومًا. فكلمة «ملحوم» تصف مسار التصنيع؛ ولا تحدد هل المنتج أنبوب بأبعاد فعلية أم أنبوب وفق المقاس الاسمي.

في الأنبوب الميكانيكي ذي الأبعاد الفعلية، قد يتعارض موضع خط اللحام أو برزته مع وجه ظاهر أو قطعة إدخال أو ثنية أو ثقب أو مسار تنظيف. أما في الأنبوب وفق المقاس الاسمي، فتندرج متطلبات اللحام ضمن معيار الأنبوب والكود وخطة الفحص. وتختلف الأسئلة لاختلاف المهام.

فصِّل مقصود عبارة «لا يظهر لحام». فقد تعني مساراً آخر، أو توجيهاً مضبوطاً، أو تشطيباً خارجياً، أو معالجة لبرزة اللحام الداخلية. صُغ النتيجة المقصودة بكلمات يمكن فحصها.

طابق الدرجة مع المعيار المسمى

تندرج الدرجة ضمن مواصفة المنتج. فعرض يقول فقط «فولاذ مقاوم للصدأ ملحوم 304» يترك للمشتري استنتاج الباقي. اطلب التعيين الدقيق كما يستخدمه المستند الحاكم.

لا تعتمد درجة استناداً إلى ترتيب عام لمقاومة التآكل. فالتعرض في الخدمة والتنظيف ودرجة الحرارة والتصنيع وتفاصيل الوصلات والصيانة كلها تسهم في الاختيار. ويجب أن يقرر المهندس المسؤول.

حيثما يسمح المشروع بدرجتين، اعرضهما كبديلين مع إبقاء الأبعاد والمسار والتشطيب ونطاق المستندات متوافقة. وإلا فقد يعكس فرق السعر تغير عدة متغيرات معاً.

ترتبط لغة التشطيب والسطح بالتطبيق في المقام الأول

غالبًا ما يحتاج الأنبوب الميكانيكي الظاهر ذو الأبعاد الفعلية إلى تعريف مكتوب للتشطيب. حدد الأوجه التجميلية والاتجاه والعلامات المسموح بها والمعالجة حول خط اللحام وغشاء الحماية. واستخدم عينة متفقًا عليها إذا صعب وصف المظهر.

قد يحتاج الأنبوب وفق المقاس الاسمي أيضًا إلى حالة سطح أو مستوى نظافة أو طريقة مناولة محددة، لكن لا تستعر مصطلحات الأنبوب الزخرفي ذي الأبعاد الفعلية بلا تدقيق. يجب أن توضح مواصفة المشروع ما الذي يحققه متطلب السطح وكيفية قبوله.

وصف «مصقول» فضفاض بوجه خاص. يجب أن يكرر العرض المرجع المتفق عليه، لا الصفة فقط. وإذا كانت العينة هي المرجع، فسجل هويتها ومكان حفظها ليجد فريقا الإنتاج والاستلام القطعة نفسها.

اسأل عما يحدث عند النهايات

قد يرد الأنبوب ذو الأبعاد الفعلية المخصص للتصنيع بطول المصنع، أو بطول ثابت، أو كجزء مقطوع يحمل ثقوبًا وقطعات مائلة وشقوقًا. وقد يحتاج الأنبوب وفق المقاس الاسمي إلى أطراف عادية أو مجهزة ومنسقة مع حزمة الأنابيب. أدرج العمل اللاحق في مراجعة النطاق نفسها.

سجِّل الطول وتفاوت القطع والأطراف وحالة الرايش والعلامات والحماية؛ واذكر مراجعات الرسم. كما يحتاج العمل الذي ينفذه المورد إلى نقاط فحص واعتماد.

يعود عمل الأطراف غير المسعّر عادةً في صورة تغيير. ويظل الاستثناء الخطي مزعجاً لكن يمكن إدارته؛ أما الافتراض الخفي فأسوأ.

خطط للاختبارات والمستندات وفق أساس المنتج

لا تنسخ قائمة اختبارات من مشروع أنابيب وفق المقاس الاسمي إلى طلب عرض سعر لأنبوب ميكانيكي ذي أبعاد فعلية، أو العكس. ابدأ بالمعيار الحاكم والتطبيق. وأضف متطلبات المشروع الخاصة عند الحاجة فقط، مع ذكر الطريقة ونطاق التغطية وأساس القبول.

سمِّ سجلات التسليم وبيِّن صلتها بالمادة. تساعد الكتيبات على تقييم المورد؛ وتساعد شهادات العينات على فحص التنسيق. لا يُعد أي منهما قبولاً للدفعة النهائية.

ضع عرض السعر وأمر الشراء والعلامات وقائمة التعبئة والتقارير جنباً إلى جنب. يجب أن تروي تسمية المنتج ومعياره ودرجته وأبعاده ومساره قصة واحدة.

قارن عروض الأسعار من دون طمس الفرق

عندما يشتري المشروع كلا المنتجين، اجعل لكل منهما جدول استجابة خاصًا. يمكن أن تشمل أعمدة الأنبوب ذي الأبعاد الفعلية القطر الخارجي وسماكة الجدار والطول والتشطيب وضوابط خط اللحام وأعمال الورشة. ويمكن أن تشمل أعمدة الأنبوب وفق المقاس الاسمي NPS وجدول السماكات والمسار والأطراف والاختبارات والسجلات المرتبطة بالكود.

تظل المقارنة التجارية ممكنة. استخدم أولاً الهيكل الفني الصحيح؛ ثم وحِّد الكمية والعملة وأساس التسليم والتعبئة والسجلات.

إذا قُدم أنبوب ذو أبعاد فعلية لخط أنابيب وفق المقاس الاسمي، أو العكس، فيجب إدراجه في سجل الانحرافات. وتتولى الهندسة مسؤولية التغيير. ولا تعدل المشتريات الاسم حتى يثبت تكافؤ البدائل.

استخدم مساري المنتج عن قصد

للتطبيقات الميكانيكية، يشرح دليل الأنبوب ذي الأبعاد الفعلية وفق ASTM A554 حقول الاستفسار المحكومة بالمعيار. ولأسئلة مسار الأنبوب وفق المقاس الاسمي، توضح صفحة الأنبوب الملحوم من الفولاذ المقاوم للصدأ 304 كيف تظل الدرجة وأساس المنتج منفصلين. ويتناول دليل الملحوم مقابل غير الملحوم اختيار مسار التصنيع بعد أن يتضح شكل المنتج.

تلك الصفحات أدوات مساعدة على القرار. وهي لا تعد بنطاق مقاسات متاح حالياً ولا بشهادة. أرسل الوصف النهائي مع الرسوم والأدلة المطلوبة للحصول على تأكيد خطي.

فحص سريع للتعارضات

ابحث في عنوان كل مستند وملاحظاته عن اسم المنتج. ويوقف التعارض بين الأنبوب ذي الأبعاد الفعلية والأنبوب وفق المقاس الاسمي المراجعة حتى يُحدد الملف الحاكم وتُصحح الملفات الأخرى. وكرر البحث عن القطر الخارجي مع سماكة الجدار مقابل NPS مع جدول السماكات.

وطبّق الشيء نفسه على العرض. إذا تعارض شكل المنتج أو معياره أو درجته أو مساره أو أبعاده، فأعد العرض. فالترقيع الداخلي ينشئ وصف شراء لم يؤكده مقدم العرض.

المصطلحات مجرد أداة. والهدف هو استلام المنتج المصمم.
